Ein ganzer Ort als Modell 1:500 für eine Gemeindepräsentation
Kunde: Bauträger und Projektentwickler, Raum Salzburg
Die Herausforderung
Was war das Problem?
Ein Bauträger aus dem Raum Salzburg musste ein Vorhaben vor einer Gemeinde präsentieren. Pläne und Renderings gab es. Aber bei so einem Termin sitzen Gemeindevertreter und Anrainer im Raum, keine Fachplaner. Gesucht war etwas, das jeder auf den ersten Blick versteht: der ganze Ort mit dem Vorhaben mittendrin, zum Drumherumgehen und Drüberbeugen.
Technische Daten
- Maßstab
- 1:500
- Modelltyp
- Ortsmodell / Massenmodell (Gebäudevolumen ohne Fassadendetail)
- Modell-Maße
- 841 × 594 × ca. 50 mm (A1)
- Material
- Weißes PLA
- Aufbau
- 6 Teile, von Hand zusammengesetzt
- Druckzeit
- ca. 80 Stunden
- Lead-Time
- ca. 6 Tage plus Dateiaufbereitung
- Anlass
- Gemeindepräsentation
Mein Ansatz
So bin ich vorgegangen.
4 überprüfbare Schritte · von CAD-Eingang bis zur Anlieferung.
01
Gelände, Straßen und Bestand aufbereiten

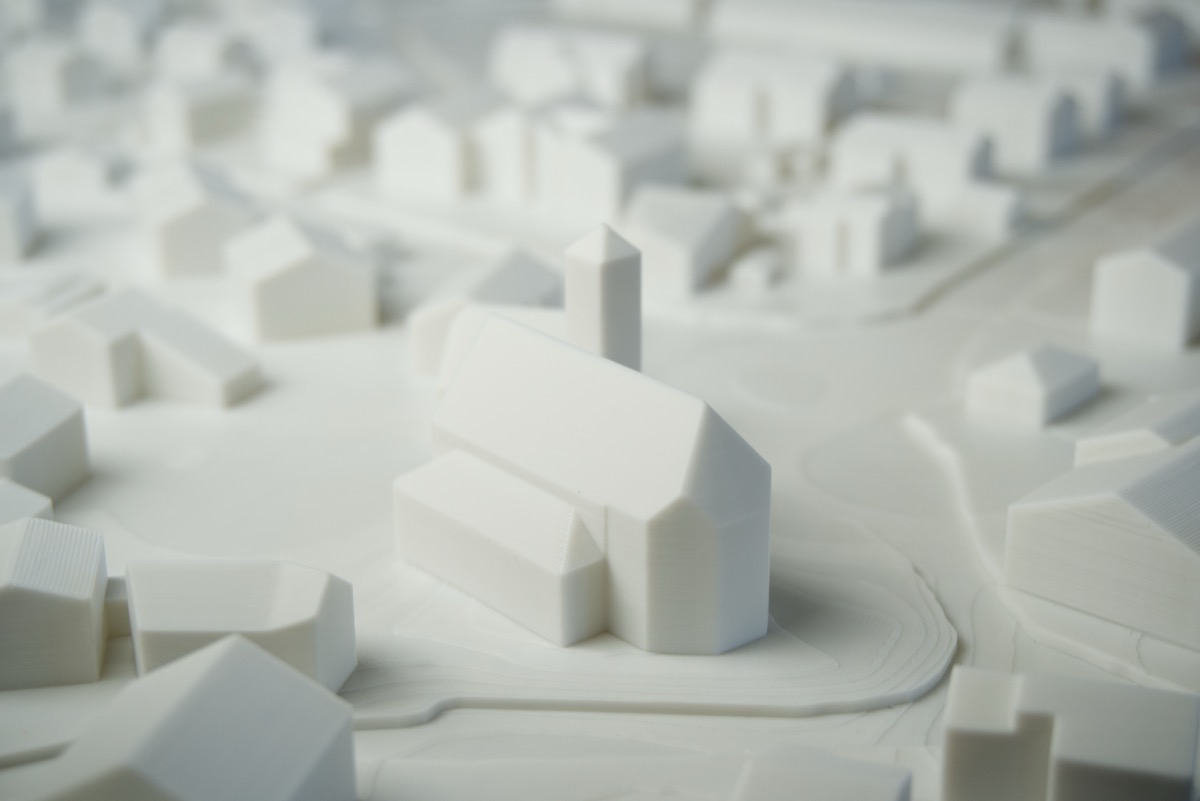

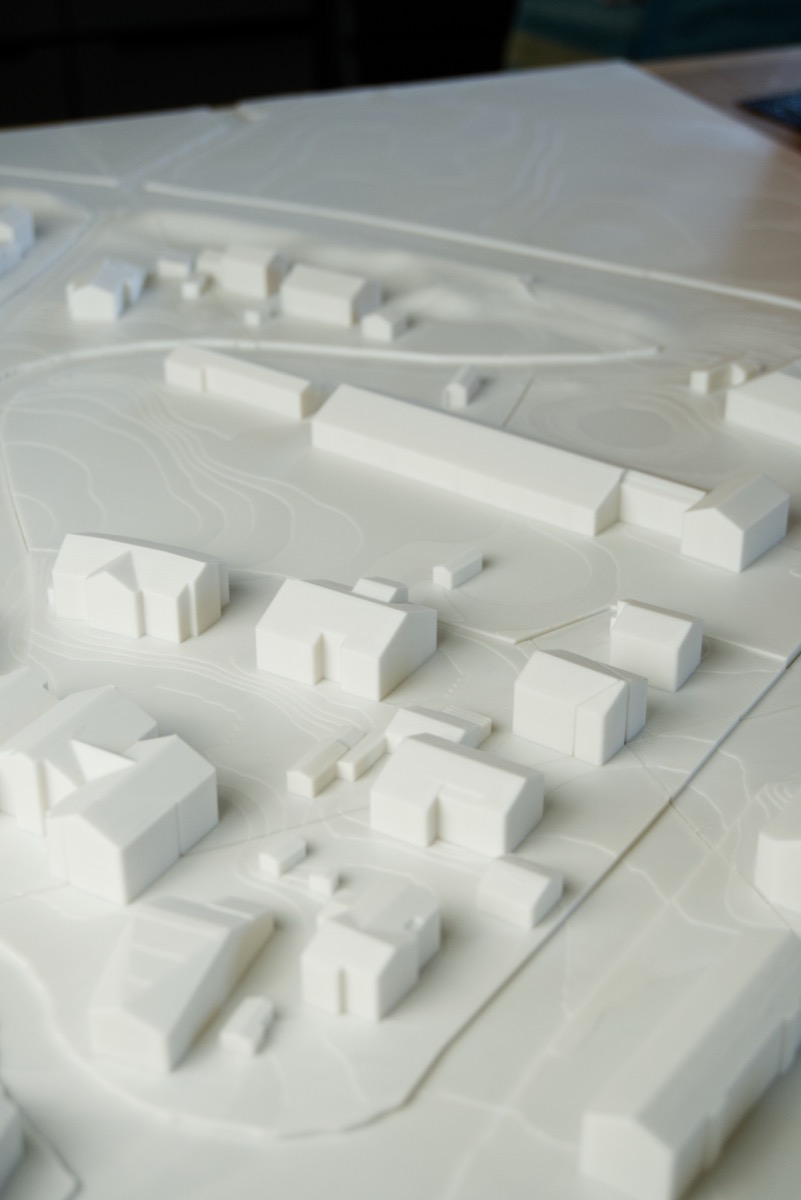

Das Gelände mit allen Höhenlinien, das Straßennetz und die bestehende Bebauung aus den Planungsdaten aufbereitet. Im Maßstab 1:500 fliegt alles raus, was man ohnehin nicht mehr erkennt. Was bleibt, sind saubere Dachkanten, klare Höhenlinien und die Kirche als Orientierungspunkt.
02
Aufteilung in sechs Teile
Fertig misst das Modell 841 × 594 mm, also A1, und passt am Stück auf kein Druckbett. Aufgeteilt in sechs Teile, die Trennlinien entlang von Straßen und Geländekanten gelegt, wo sie am wenigsten auffallen.
03
Weißes PLA, rund 80 Stunden

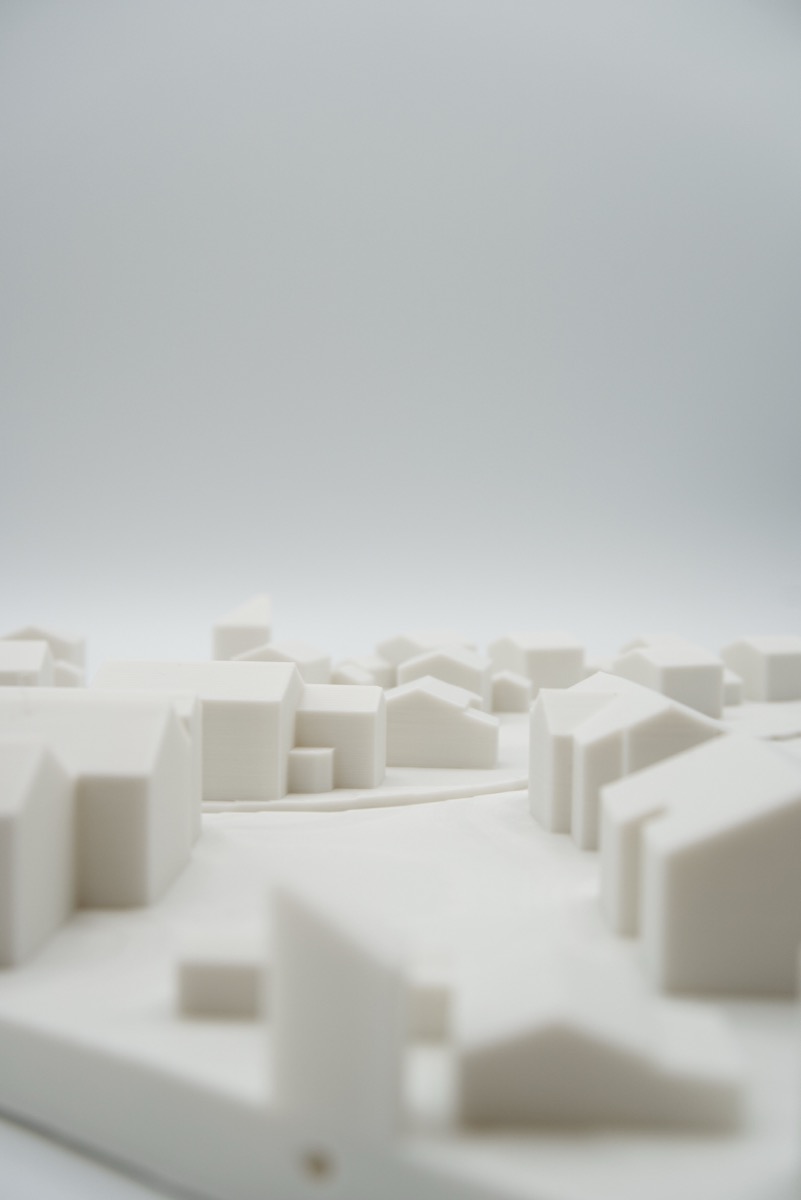

Alles in einem durchgehenden Weiß, damit das Auge auf Höhen und Volumen schaut statt auf Farben. Rund 80 Stunden Druckzeit über mehrere Tage, Schicht für Schicht.
04
Von Hand zu einem Stück zusammengesetzt
Die sechs Teile von Hand zusammengesetzt und die Übergänge nachgearbeitet, bis der Ort wieder wie aus einem Guss auf dem Tisch liegt. Rund 6 Tage von der fertigen Datei bis zur Übergabe.
Das Ergebnis
Was ist rausgekommen.

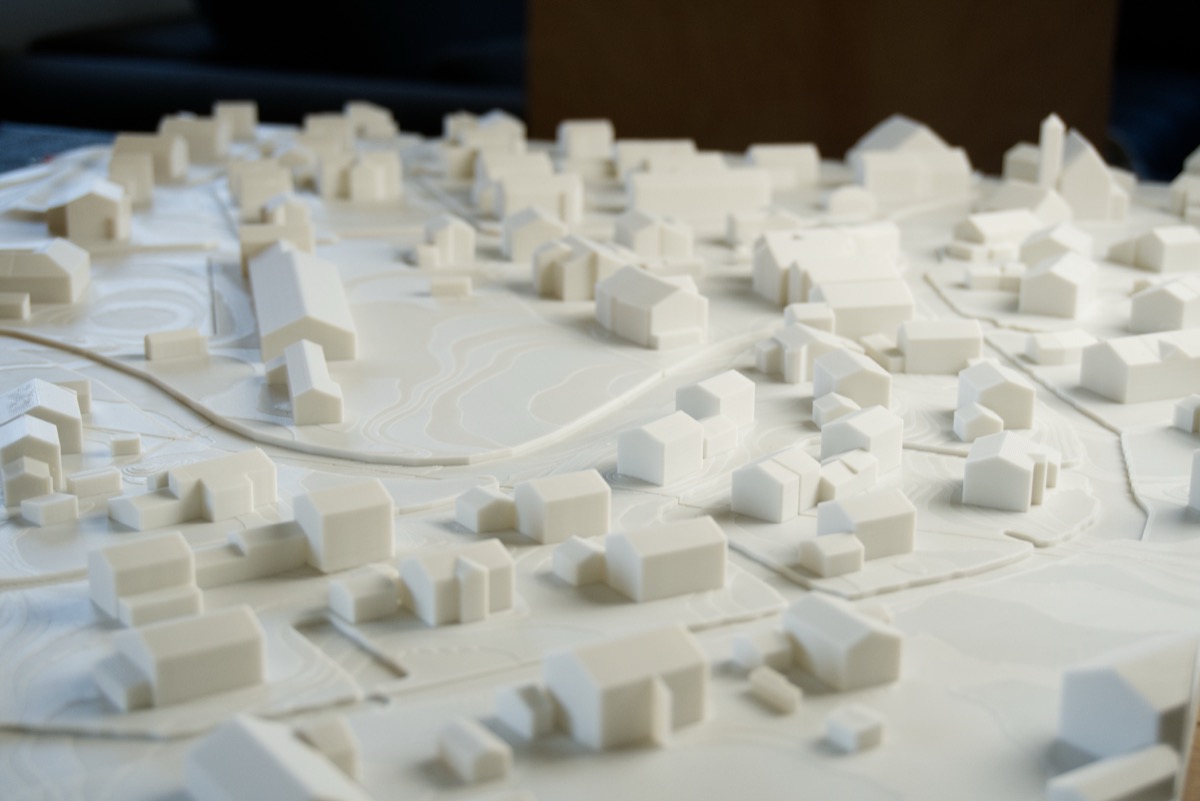

Das Modell lag bei der Gemeindepräsentation auf dem Tisch. Ein Plan braucht Erklärung, ein Modell nicht. Die Anwesenden haben sich drübergebeugt und das Vorhaben im Zusammenhang mit dem ganzen Ort sofort erfasst, mit Geländeverlauf, Nachbarschaft und Wegen. Genau die Diskussion, die man in so einem Termin haben will.
Lessons · was ich gelernt habe
Im Maßstab 1:500 gewinnt man nichts durch mehr Detail, sondern durch Weglassen. Entscheidend sind ein durchgehendes Weiß, saubere Dachkanten und ein Geländeverlauf, der stimmt. Und die Trennlinien der sechs Teile gehören dorthin, wo ohnehin eine Kante ist. Dann sieht sie später niemand mehr.
